✅ Un circuito está en serie si los componentes están en una sola línea continua; en paralelo, si están conectados en varias ramas independientes.

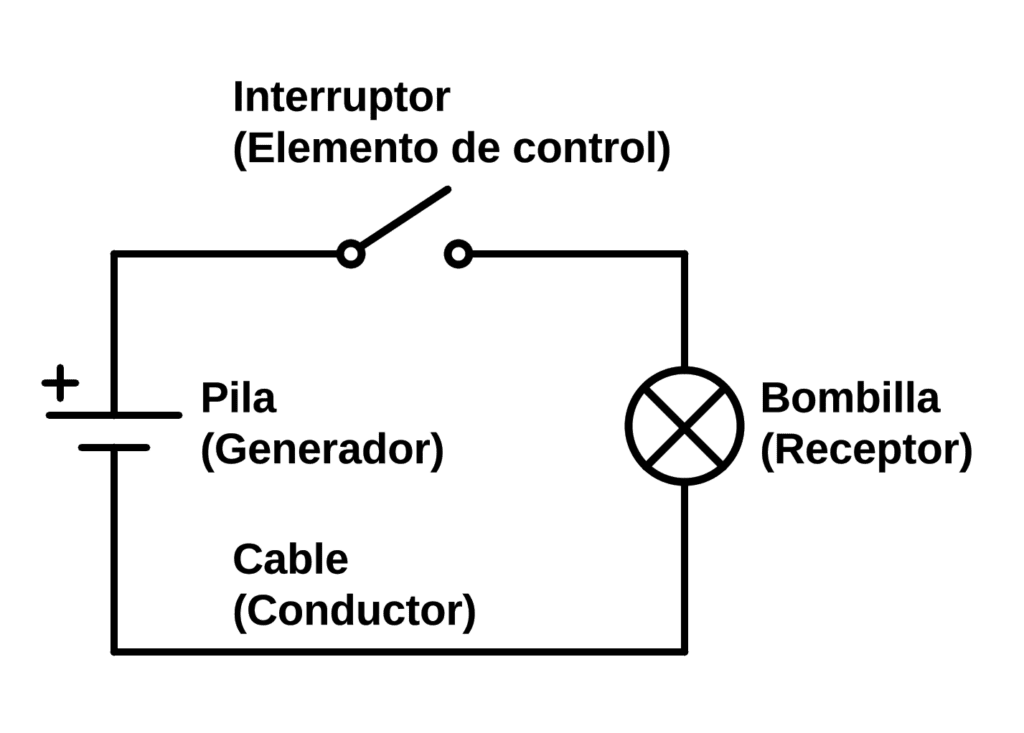

Para determinar si un circuito eléctrico está en serie o en paralelo, debes observar la disposición de los componentes eléctricos. En un circuito en serie, los componentes están conectados uno tras otro, formando un solo camino para la corriente. En cambio, en un circuito en paralelo, los componentes están conectados en diferentes caminos, permitiendo que la corriente se divida entre ellos.
Para ayudarte a identificar la configuración de un circuito, en este artículo, exploraremos las características clave de ambos tipos de circuitos, cómo analizarlos y qué herramientas puedes utilizar para facilitar tu comprensión. Además, presentaremos ejemplos prácticos que ilustran las diferencias entre los circuitos en serie y en paralelo. Con esta información, podrás identificar con facilidad el tipo de circuito que estás observando.
Características de los Circuitos en Serie
En un circuito en serie, las siguientes características son comunes:
- Un solo camino para la corriente: La corriente fluye a través de cada componente de manera secuencial.
- Rendimiento en la resistencia: La resistencia total del circuito es igual a la suma de todas las resistencias individuales. Por ejemplo, si tienes tres resistencias en serie de 2Ω, 3Ω y 5Ω, la resistencia total será 2+3+5=10Ω.
- Voltaje dividido: El voltaje total se divide entre los componentes. Si el voltaje de la fuente es de 12V y hay tres resistencias en serie, cada resistencia tendrá un voltaje proporcional a su valor.
Características de los Circuitos en Paralelo
Por otro lado, los circuitos en paralelo presentan estas características:
- Múltiples caminos: Cada componente está conectado en paralelo, lo que permite que la corriente fluya a través de varios caminos. Si un componente falla, los otros aún funcionarán.
- Resistencia total menor: La resistencia total en un circuito en paralelo es menor que la resistencia más baja de los componentes individuales. La fórmula para calcularlo es:
1/Rt = 1/R1 + 1/R2 + 1/R3…. - Voltaje constante: Todos los componentes en paralelo experimentan el mismo voltaje que la fuente. Si tienes una batería de 12V, cada componente en paralelo recibirá 12V.
Consejos para Identificar Circuitos en Serie y Paralelo
Para facilitar la identificación, considera los siguientes consejos:
- Visualiza el flujo de corriente: Imagina cómo se movería la corriente a través del circuito. Si hay un solo camino, es en serie; si hay varias rutas, es en paralelo.
- Utiliza un multímetro: Mide la resistencia y el voltaje en diferentes puntos del circuito. Las lecturas te ayudarán a identificar las características de la configuración.
- Realiza un esquema: Dibuja un diagrama del circuito. Esto te ayudará a visualizar la conexión de los componentes.
Ejemplos Prácticos
Por último, es útil ver ejemplos prácticos para afianzar tu comprensión. Imagina que tienes dos bombillas y una batería. Si las bombillas están conectadas una tras otra, entonces están en serie, mientras que si ambas están conectadas a los terminales de la batería, están en paralelo. Estos ejemplos ilustran claramente cómo varía la configuración y cómo esto afecta al funcionamiento del circuito.
Características distintivas de circuitos en serie y en paralelo
Entender las características distintivas entre circuitos en serie y en paralelo es crucial para el diseño y análisis de sistemas eléctricos. Aquí te proporcionamos un desglose de las principales diferencias que te ayudarán a identificar cada tipo de circuito.
Circuitos en Serie
En un circuito en serie, los componentes están conectados uno tras otro, formando un único camino para que la corriente fluya. Algunas de las características clave de los circuitos en serie son:
- Corriente constante: La corriente que pasa por cada componente es la misma.
- Voltaje dividido: El voltaje total se divide entre los componentes según su resistencia. Por ejemplo, si tienes dos resistencias de 2Ω y 3Ω en serie conectadas a una fuente de 10V, el voltaje en cada resistencia se puede calcular usando la Ley de Ohm.
- Falla en cadena: Si un componente falla (como una bombilla), todo el circuito se interrumpe.
Ejemplo de Circuito en Serie
Imagina un circuito simple con tres bombillas en serie. Si una bombilla se quita o quema, todas las bombillas dejarán de funcionar, ya que no hay un camino alternativo para la corriente.
Circuitos en Paralelo
Por otro lado, los circuitos en paralelo tienen múltiples caminos para que la corriente fluya. A continuación se describen las principales características de estos circuitos:
- Voltaje constante: El voltaje en cada rama del circuito es el mismo y es igual al voltaje de la fuente.
- Corriente dividida: La corriente total se divide entre las distintas ramas. Por ejemplo, si conectas dos resistencias de 4Ω en paralelo a una fuente de 12V, cada resistencia llevará un tercio de la corriente total, dependiendo de su resistencia.
- Independencia de componentes: Si un componente falla, los demás seguirán funcionando. Por ejemplo, en un juego de luces navideñas, si una bombilla se quita, las demás seguirán encendidas.
Tabla Comparativa de Circuitos en Serie y Paralelo
| Característica | Circuito en Serie | Circuito en Paralelo |
|---|---|---|
| Corriente | Constante | Dividida |
| Voltaje | Dividido | Constante |
| Fallo de componentes | Interrumpe todo el circuito | Solo afecta a la rama fallida |
Conocer estas características te permitirá identificar rápidamente si un circuito es en serie o en paralelo. Además, entender cómo se comportan estos circuitos es fundamental para resolver problemas en sistemas eléctricos y electrónicos.
Preguntas frecuentes
¿Qué es un circuito en serie?
Un circuito en serie es aquel en el que los componentes están conectados uno tras otro, formando un único camino para la corriente.
¿Qué es un circuito en paralelo?
En un circuito en paralelo, los componentes están conectados en múltiples caminos, permitiendo que la corriente se divida entre ellos.
¿Cómo identificar un circuito en serie?
Si al desconectar un componente se apagan todos, es un circuito en serie. La corriente debe pasar a través de cada componente.
¿Cómo identificar un circuito en paralelo?
Si al desconectar un componente, los demás siguen funcionando, es un circuito en paralelo. Cada componente tiene su propia ruta para la corriente.
¿Qué herramientas necesito para medir circuitos?
Un multímetro es esencial para verificar tensiones, corrientes y resistencias en los circuitos.
Puntos clave sobre circuitos en serie y paralelo
- Circuito en serie: Un camino único para la corriente.
- Circuito en paralelo: Múltiples caminos para la corriente.
- Tensión total: En serie se suma; en paralelo, es la misma en todos los componentes.
- Resistencia total: En serie se suma; en paralelo se calcula con 1/Rt = 1/R1 + 1/R2 + …
- Flujo de corriente: En serie, la corriente es la misma; en paralelo, la corriente se divide.
- Ejemplo práctico: Luces en serie se apagan todas si se quita una; en paralelo, solo se apaga la que se quita.
